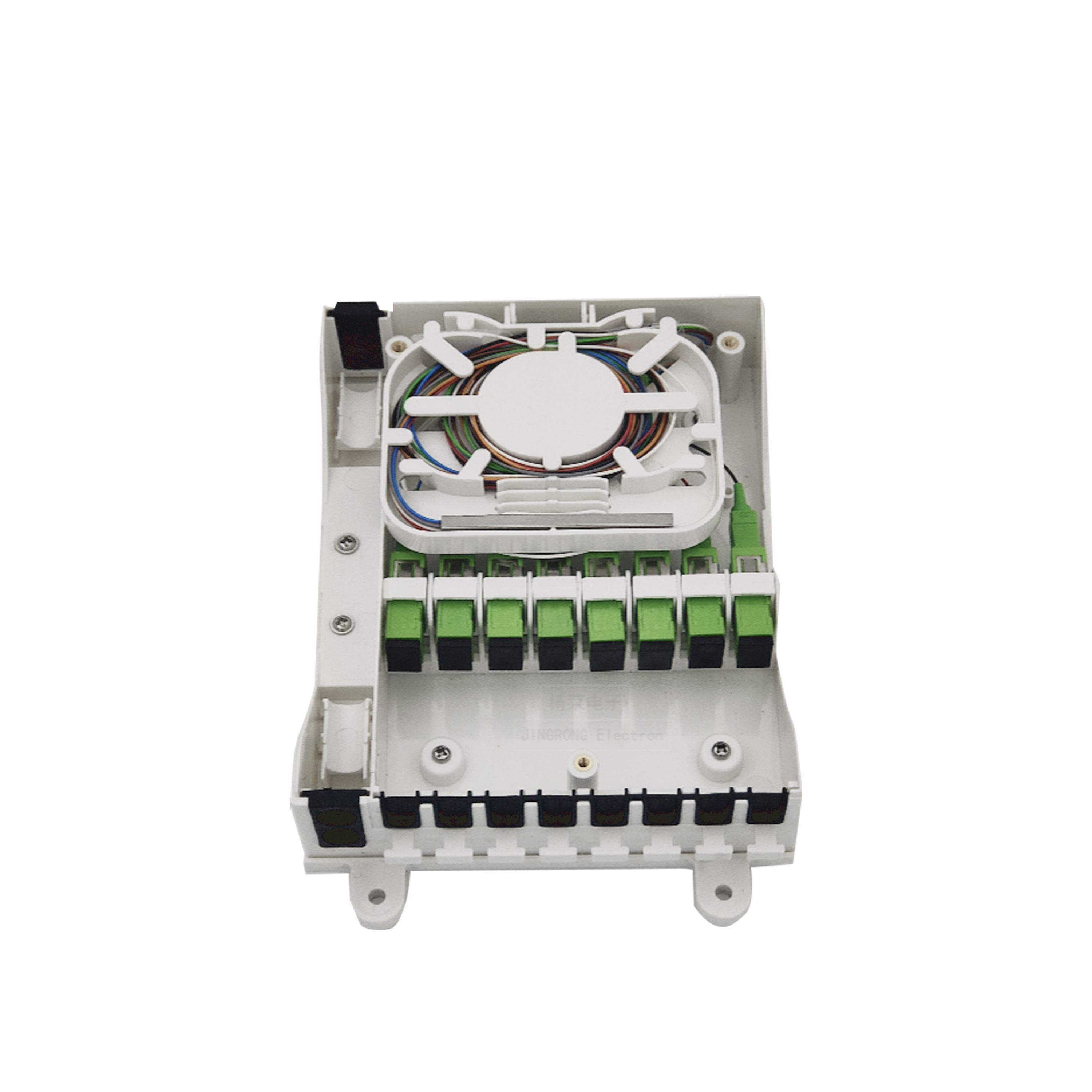

WM-1001-F038

规格：

a.高强度塑料，标准用户界面

b.适用于1x4、1x8 PLC分路器

c.抗紫外线，抗冲击

d.壁挂式安装

e.独特的中间隔板≥180°，提供清晰的拼接和分配区域，减少电缆交叉连接

技术参数

光纤弯曲半径≥40mm

熔接盘额外损耗：≤0.01dB

温度范围：- 40℃  ~ + 60℃

抗侧向压力 : ≥2000N / 10 cm

抗冲击性：≥20N.m

1. 安装适配器

2.剥去电缆并清洗干净，保持电缆长度为 0.8~1.2 米，加强件长度为 30-50 毫米，将电缆穿过入口，用电缆夹固定，用专用夹具固定加强件。

3. 将光纤放入托盘，盘绕后将末端放入熔接槽中。

4. 将PLC分线器安装到托盘中，用适配器连接尾纤，并将尾纤放入熔接槽，与进线电缆熔接。（仅可用于熔接）

5. 合上盖子，用密封橡胶塞住引线。6.用膨胀螺丝安装盒子，完成安装。
