参数表:
型号 | 光纤熔接托盘 | 单盘容量 | 总容量（光纤） | 大小(mm) | 入口端口直径（mm） | 原料 |
WM-2001-D07 | 6 | 24 | 144 | 475×φ210 | 4 个圆形接口，适用于直径小于 17.5 毫米的单根电缆 1 个椭圆形接口，适用于两根直径 ≤ 17.5 毫米的电缆 | 罩体及底座：改性聚丙烯（PP）+ 玻璃纤维（GF） |
密封方式 | 机械密封和热缩密封 | |||||
包装清单：
包装数量（件） | 外盒尺寸（mm） | 内盒尺寸（mm） | 质量（kg) |
6件 | 600*490*490 | 230*195*465 | 2.4-3.0 |
应用范围：
可安装于架空、管道、直埋、人孔等场所。体积小巧，容量大。
结构图：
特点：
1. 多余的光纤可收纳于余纤存储篮中，便于光纤管理。
2. 全机械密封，安装和拆卸方便，无需其他密封胶带。

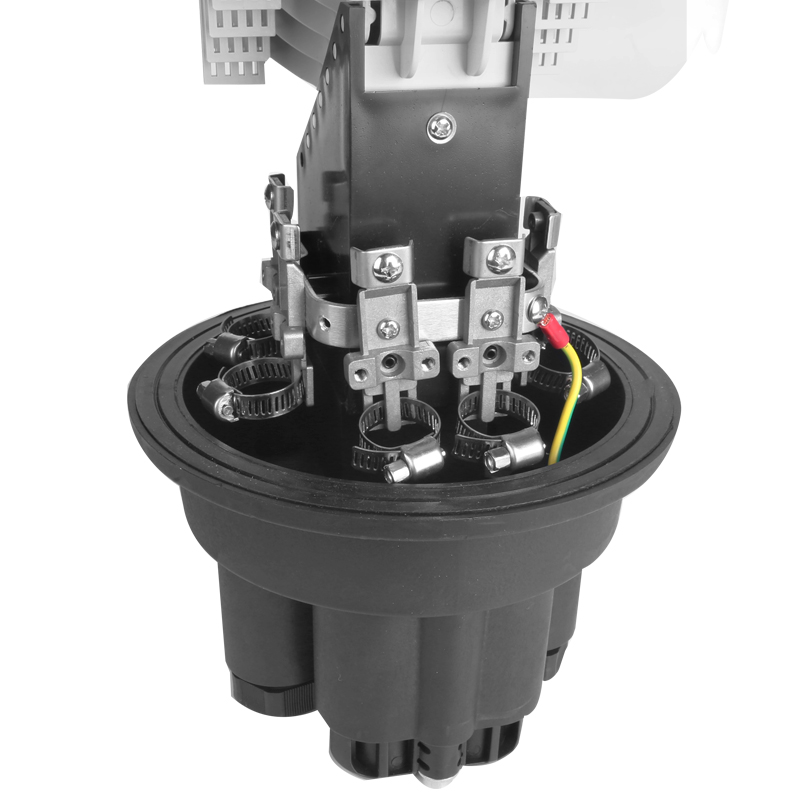

3. 底座和罩体采用卡箍和O型圈密封，电缆入口采用橡胶密封。
4. 熔接盘采用铰链式设计，方便检修任意熔接盘，不影响其他熔接盘。
5. 内部零件和固定零件均采用不锈钢材质。

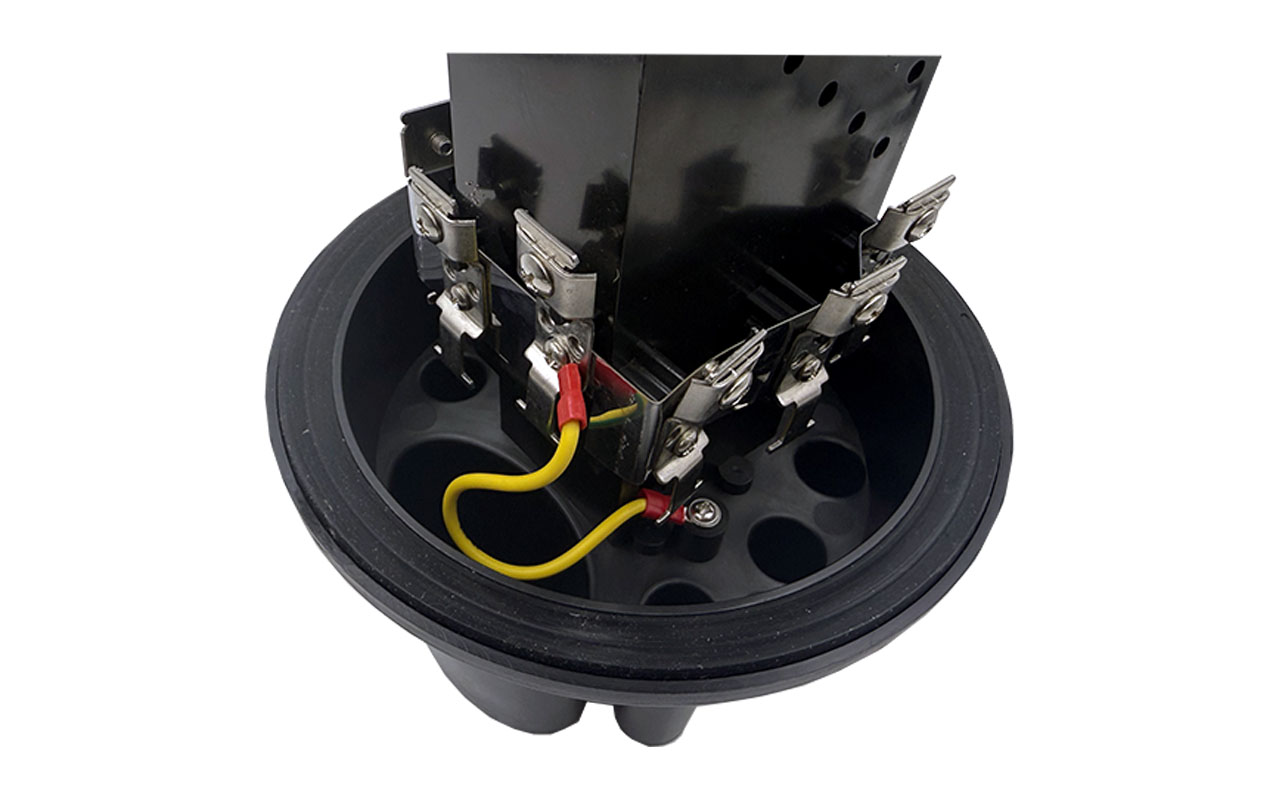

6. 配备接地装置，防止雷击损坏。
7. 兼容大多数光缆类型（单芯或带状光纤）和光缆结构（松套管、中心束管、骨架芯、模块化）。该产品可用于任何安装环境（架空、埋地、手孔井、人孔井）和多种应用（分支接续、直通接续、分路及维修）。
技术参数：
1. 工作温度：-40℃～+70℃
2. 大气压力：70～150KPa
3. 轴向拉力：>2000N/1min
4. 拉伸强度：2500N/10平方厘米（1min）
5. 绝缘电阻：>2×10⁴MΩ
6. 耐压强度：15KV/1min，无电弧或击穿
7. 水下压力：50米/72小时
8. 光纤熔接盘，光纤入射半径：30mm，低光损耗
