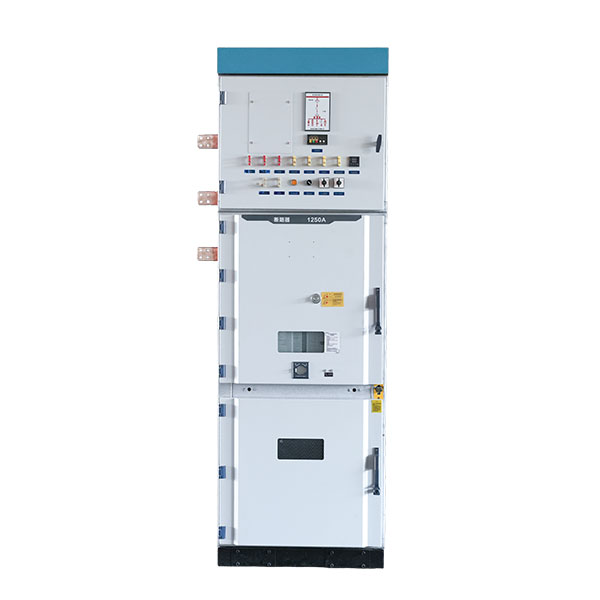

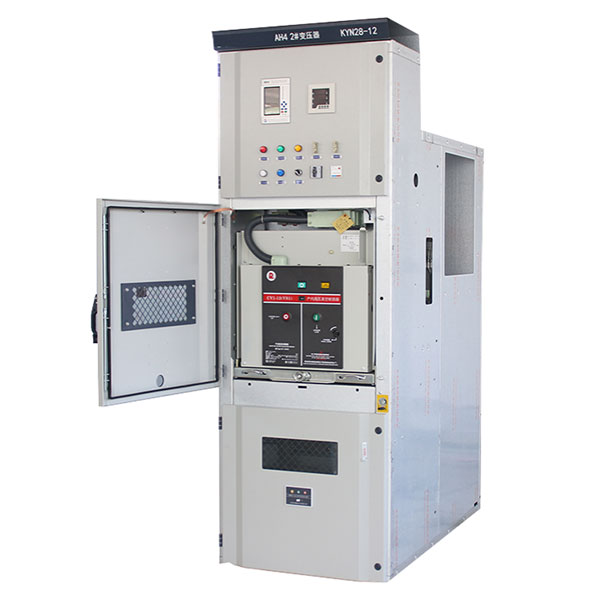

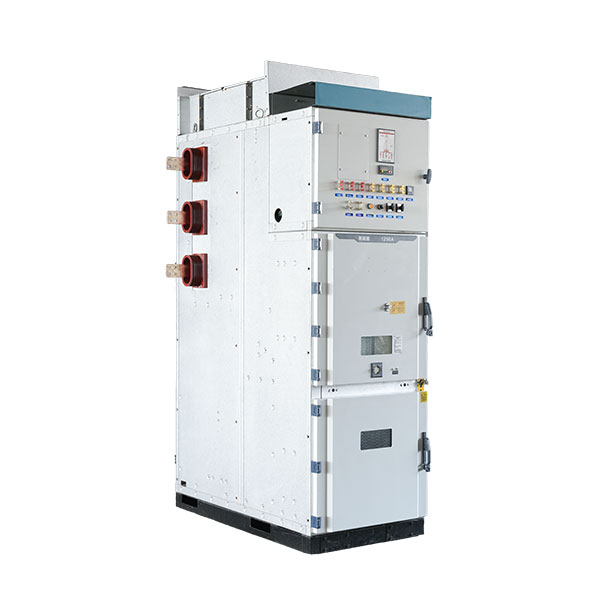

户内交流金属铠装移开式开关设备

技术参数：

使用环境：

（1）周围空气温度不高于+40℃，不低于-25℃，最大日温差25K

（2）户内使用，海拔≤1000m

（3）日相对湿度平均值≤95%，月相对湿度平均值≤90%

（4）地面水平加速度≤2m/s²

若有别于上述运行条件的特殊运行环境，如高海拔、低温、严重污秽等情况，在订货时需要用户与制造商协商处理。

产品的技术特点：

1、主框架多采用敷铝锌薄钢板，经 CNC 机床加工并运用多重折弯工艺成型，再通过铆钉或高强度螺栓拼接组装。侧板采用内折双折弯工艺，表面光滑无拼接缝隙，且柜体侧面无凸出螺钉和让位孔，既能提升柜体机械强度与抗腐蚀能力，又能实现故障后单台设备无障碍抽出、快速置换，缩短供电恢复时间。

2、柜体固定划分为断路器手车室、母线室、电缆室、继电器仪表室四个独立隔室。其中电缆室空间充裕，每相可并接多根单芯电缆，适配多路电缆连接需求；仪表室配备可 180 度旋转的元件梁，接线和检修时无需拆卸，大幅提升操作便利性。同时各隔室均设置独立泄压通道，故障电弧产生的高压气体可定向排出，避免柜体炸裂。

3、完善的 “五防” 联锁体系，能全面规避误操作风险。比如断路器合闸后，手车无法移动，防止带负荷推拉手车；仅当手车处于试验或断开位置时，接地开关才能合闸，避免带电关合接地开关；接地开关分闸时，柜后下门和后门无法打开，防止误入带电间隔等，部分型号还可加装电磁锁进一步提升联锁可靠性。

4、多重防护细节设计，活门采用滑槽式铝合金导轨或专利活门机构，手车移动时活门自动联动开闭，手车退出后活门闭合覆盖静触头盒，避免人员触及带电体；柜体外壳防护等级达 IP4X，隔室间防护等级为 IP2X，可有效防尘防异物侵入；断路器室和电缆室还可加装加热器，防止高湿度环境下凝露腐蚀设备。

5、手车采用模块化设计，依据用途可分为断路器手车、计量手车、隔离手车等多种类型，同规格手车能 100% 自由互换。手车通过螺母、丝杆摇动推进或退出，配合专用转运车可便捷移出柜体检修，且手车在柜内设有工作、试验、断开三个定位位置，保障操作精准可控。

6、设计预留了充足的智能改造接口，仪表室可安装智能测控终端、故障录波等二次设备，贯穿仪表室的二次接地排吊装于顶部，为端子和二次走线预留空间；部分型号支持接入配电自动化系统，实现遥测、遥信等功能，同时二次插头与手车位置联锁，工作位置时二次插头锁定无法拔除，保障智能元件与主回路联动的可靠性，适配国网无人值守配电房的运维需求。
