环保气体全绝缘金属封闭开关设备

执行标准：

GB 1984 高压交流断路器(IEC 62271-100: 2001, MOD)

GB 1985 高压交流隔离开关和接地开关(IEC 62271-102: 2002, MOD)

GB 3804 3.6kV～40.5kV高压交流负荷开关(IEC 60265-1-1998 ,MOD)

GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备(IEC 62271-200-2003,MOD)

GB 4208 外壳防护等级（IP代码）(IEC 60529-2001,IDT)

GB/T 7354 局部放电测量(IEC 60270-2000,IDT)

GB/T 11022 高压开关设备和控制设备标准的共用技术要求

GB 11032 交流无间隙金属氧化物避雷器(IEC 60099-4-2006,MOD)

GB/T 12706.4 挤包绝缘电力电缆及附件试验要求(IEC 60502-4-2005,MOD)

GB 15166.2 交流高压熔断器：限流式熔断器(IEC 60282-1-2005 ,MOD)

GB/T 17626 电磁兼容试验和测量技术抗扰度试验总论

GB 50150 电气装置安装工程电气设备交接试验标准

DL/T 486 高压交流隔离开关和接地开关(IEC 62271-102-2002,MOD)

DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备（IEC62271-200-2003,MOD）

SD 318  高压开关柜闭锁装置技术条件

国家电网设备[2019]515号国家电网有限公司关于印发12千伏环网柜（箱）标准化设计定制方案（2019版）的通知

国家电网设备[2018]979号国家电网有限公司关于印发十八项电网重大反事故措施（修订版）的通知

以上文件凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。

使用环境：

环境温度：最高温度40℃，最低温度-25℃，最大日温差25K

海拔高度：≤1000m

太阳辐射强度：0.1W/cm²

污秽等级：d

湿度：日相对湿度平均值≤95%

耐受地震能力（水平加速度）：2m/s²

若有别于上述运行条件的特殊运行环境，如高海拔、低温、严重污秽等情况，在订货时需要用户与制造商协商处理。

技术参数：

产品的技术特点：

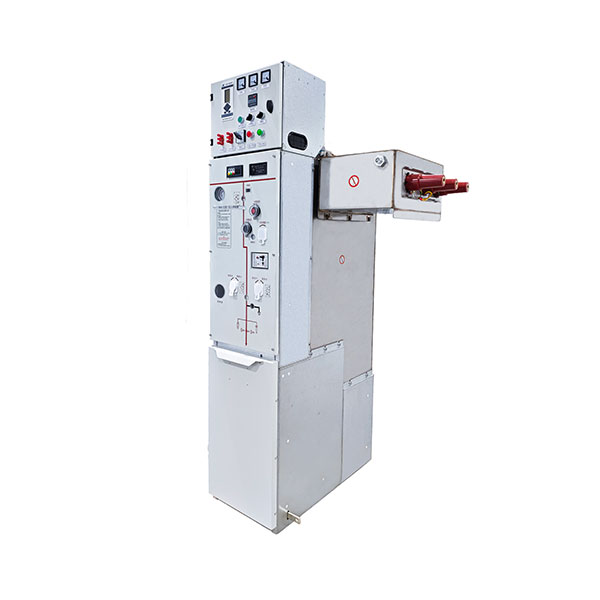

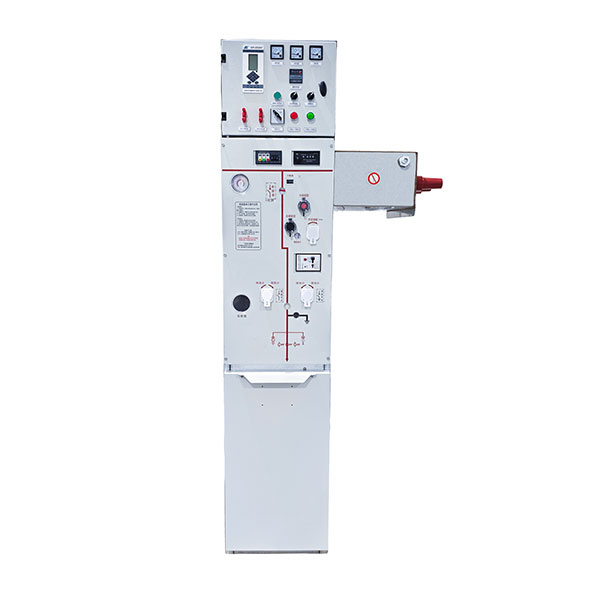

1、WMHXGN-12环保气体全绝缘金属封闭开关设备采用环保气体（干燥空气）替代传统SF6作为绝缘介质，气体泄漏无污染，设备全生命周期内无需额外开展气体回收处理，大幅降低环保负担，且设备制造选用无毒无害材料，报废后材料可回收利用，进一步减少环境影响。

2、将一次主回路密封于3mm厚的S304不锈钢气箱中，防护等级达到IP67，年泄漏率≤0.01%。主开关采用稳定可靠的真空灭弧室作为断路器、负荷开关的分断核心元件，触头开距小、燃弧时间短，切断故障电流时触头损耗轻微，且机械传动轻盈，不仅能提升开关机械操作寿命，接地回路的真空灭弧室还可实现多次接地关合操作，满足电网频繁操作需求。

3、采用三工位隔离/接地开关作为可视断口，可清晰看到隔离/接地开关的分合闸情况，方便运维人员直观确认设备状态；采用机械硬连锁和电气连锁双重保障，确保产品运行稳定可靠；气箱底部配置防爆阀和泄压通道，当内部气压异常升高时可快速泄压，防止气箱破裂对人员和周边设备造成损害。

4、采用模块化设计，可通过母线连接件组合断路器、负荷开关、PT、母线等多种功能单元，还支持侧扩或顶扩母线的扩展方式，能根据配电需求灵活组合方案，适配城市居民区、机场、隧道、沿海地区等不同场景的安装需求；

5、柜体结构紧凑，部分产品柜宽仅375mm，且采用上母线模块、中三工位隔离接地开关、下断路器的布局，在缩小体积的同时优化内部空间利用率。其轻量化设计也便于运输和现场安装，单体柜可现场组合，避免了多组组合柜带来的运输及安装不便。

6、预留智能化接口和传感器安装位置，可配置温度、湿度、气压等非电量监测元件，搭配微机综合保护智能测控单元，能实时采集设备运行数据和状态信息。部分产品还可搭载视频监控、红外测温等设备，监测触头温升、开关到位情况等关键数据。通过通用数据通信接口接入变电站自动化系统，实现遥控、遥测、遥信功能，可远程监控设备运行状态，完成故障预警和数据上报，满足国家电网对配电站无人值守的运维要求，大幅降低人工运维成本。
